OPTIBELT PEX B 250 COUPLING ยอยยาง คัปปลิ้ง

OPTIBELT PEX B 250 COUPLING ยอยยาง คัปปลิ้ง

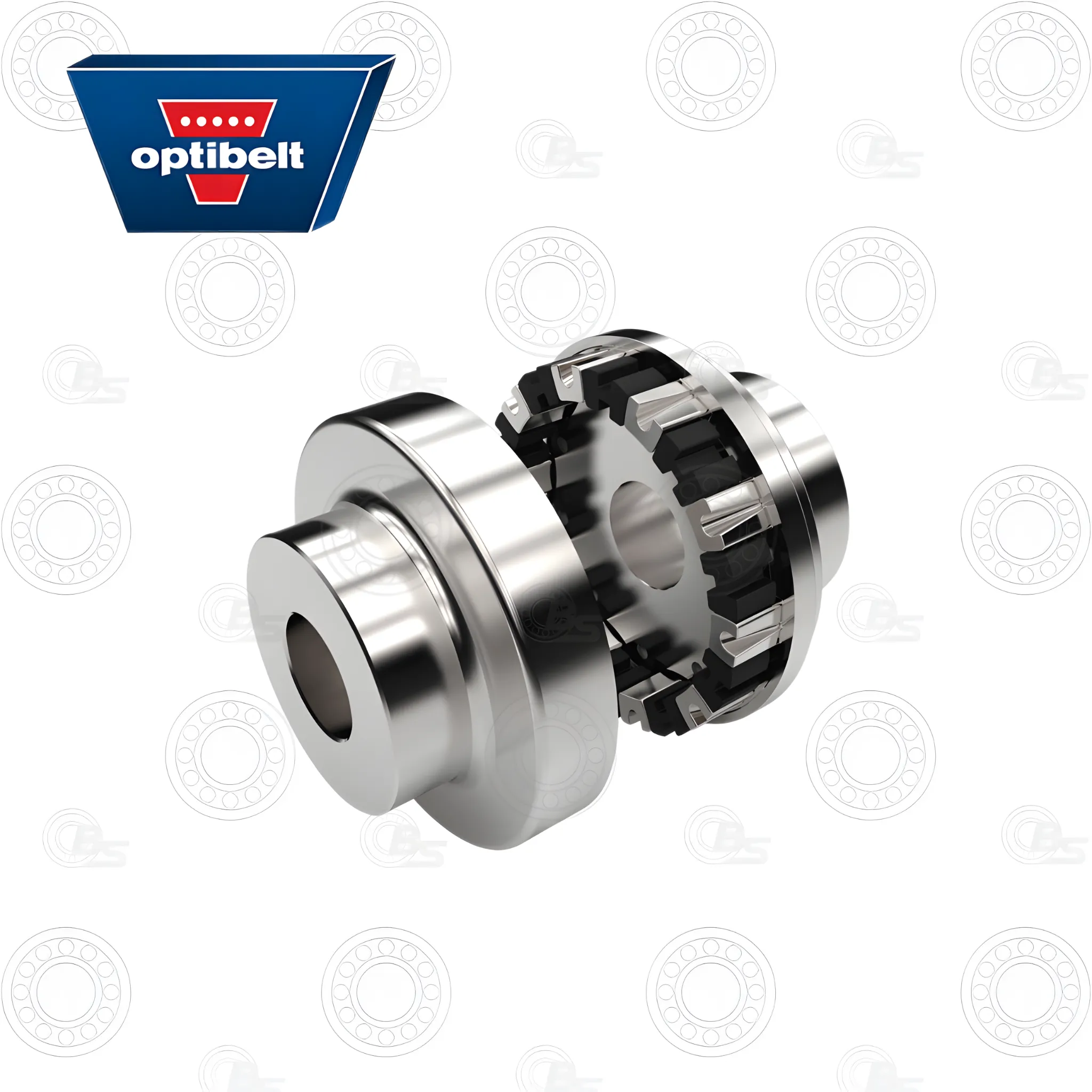

OPTIBELT PEX B 250 COUPLING ยอยยาง คัปปลิ้ง เป็นข้อต่อแบบกรงเล็บ (claw coupling) ที่ประกอบด้วย ชิ้นส่วนยืดหยุ่น ซึ่งทำหน้าที่เชื่อมต่อเพลาทั้งสองเข้าด้วยกันอย่างมีความยืดหยุ่นในเชิงบิด

ชิ้นส่วนยืดหยุ่นนี้มีคุณสมบัติเด่นในด้าน:

• ความทนทานต่อการสึกหรอ

• ความคงทนต่ออายุการใช้งาน

• ทนต่ออุณหภูมิได้ในช่วง –30°C ถึง +80°C

ด้วยคุณสมบัติของวัสดุที่ยืดหยุ่นนี้ ข้อต่อสามารถดูดซับแรงกระแทก การสั่นสะเทือนแบบหมุน และลดเสียงรบกวนได้อย่างมีประสิทธิภาพ พร้อมทั้งสามารถชดเชยการคลาดเคลื่อนที่เกิดขึ้นระหว่างเพลา เช่น การเคลื่อนที่ในแนวรัศมี แนวแกน และมุมเอียง

OPTIBELT PEX B 250 COUPLING ยอยยาง คัปปลิ้ง เป็นแบบ เสียบเข้าประกอบ (Plug-in type) ซึ่งสามารถติดตั้งได้ง่าย โดย ไม่จำเป็นต้องมีความแม่นยำสูงในการจัดแนวเพลา

ข้อต่อชนิดนี้สามารถใช้งานได้กับเครื่องจักรทุกประเภท ที่ต้องการการเชื่อมต่อเพลาที่มีความน่าเชื่อถือระหว่างมอเตอร์และเครื่องจักรใช้งาน

OPTIBELT PEX B 250 COUPLING ยอยยาง คัปปลิ้ง เป็นข้อต่อที่มีระบบ ป้องกันความล้มเหลว (fail-safe) จนถึง จุดแตกหักของแคมส่งกำลังที่ทำจากเหล็กหล่อ ซึ่งช่วยให้มั่นใจถึง ความปลอดภัยสูงสุดในการทำงาน

ชิ้นส่วนยืดหยุ่นสามารถผลิตได้ที่ ค่าความแข็ง 80° Shore A

ด้วยตำแหน่งที่ถูกยึดอยู่ของชิ้นส่วนยืดหยุ่น ทำให้ สามารถเปลี่ยนรูปได้อย่างอิสระในทิศทางแนวแกน ดังนั้น จะไม่มีแรงในแนวแกนที่เป็นอันตรายมากระทำต่อแบริ่งของเครื่องจักร แม้ในกรณีที่มีแรงบิดสลับทิศทาง (alternating torque)

วัสดุ (Materials):

• ครึ่งข้อต่อ (Coupling half): เหล็กหล่อเทาเกรด EN-GJL-250

• ชิ้นส่วนยืดหยุ่น (Flexible elements): ผลิตจาก ยางไนไตรล์ (NBR) ความแข็ง 80° Shore A

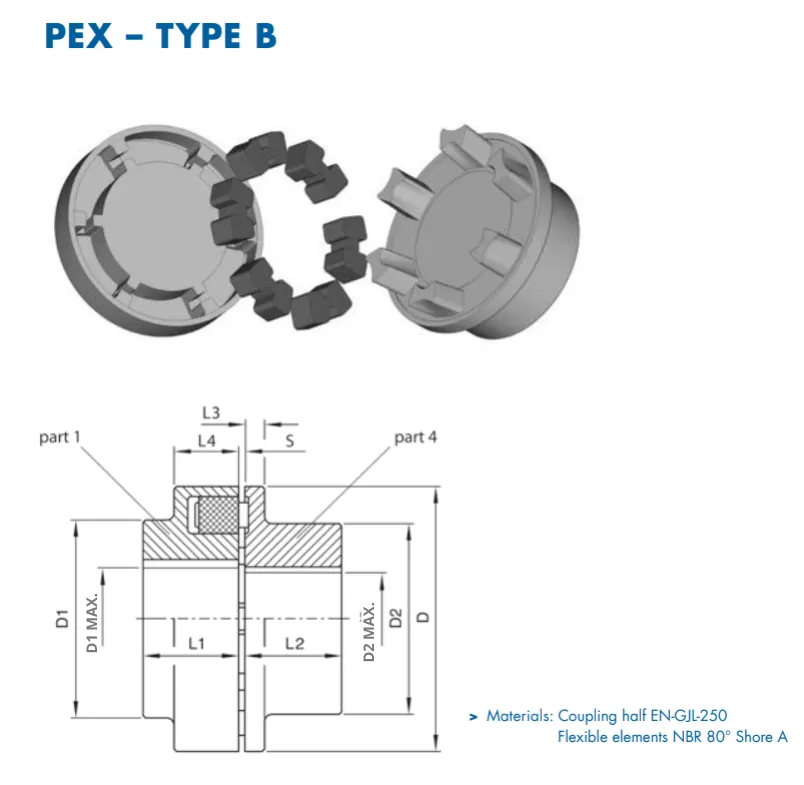

ข้อมูลทางเทคนิคของ OPTIBELT PEX B 200 COUPLING ยอยยาง คัปปลิ้ง:

• ขนาด – SIZE: 250
• แรงบิด – Torque Rating – Nm: 2800
• ความเร็วรอบสูง – Allow Speed ​​RPM: 2750
• เพลาใหญ่สุด – D1 Max Bore – MM: 100
• เพลาเล็กสุด – D2 Max Bore – MM: 100
• D – MM: 250
• L1 – MM: 100
• L2 – MM: 100
• D1 – MM: 165
• D2 – MM: 165
• L3 – MM: 18
• L4 – MM: 60
• S – MM: 6
• น้ำหนัก – WEIGHT – KG – part 1: 19.5
• น้ำหนัก – WEIGHT – KG – part 4: 19.5
• Moment of inertia – kgm2: 0.12
• Axial change to axial change – ∆ K – mm: 0.35
• The change in hardness in the radial direction due to the change in position – radial ∆ K – mm: 0.35
• Change in angular stiffness per degree of rotation – angular ∆ K – °: 0.08
